告訴你不銹鋼洗滌塔的結構是怎么樣的？
告訴你不銹鋼洗滌塔的結構是怎么樣的？

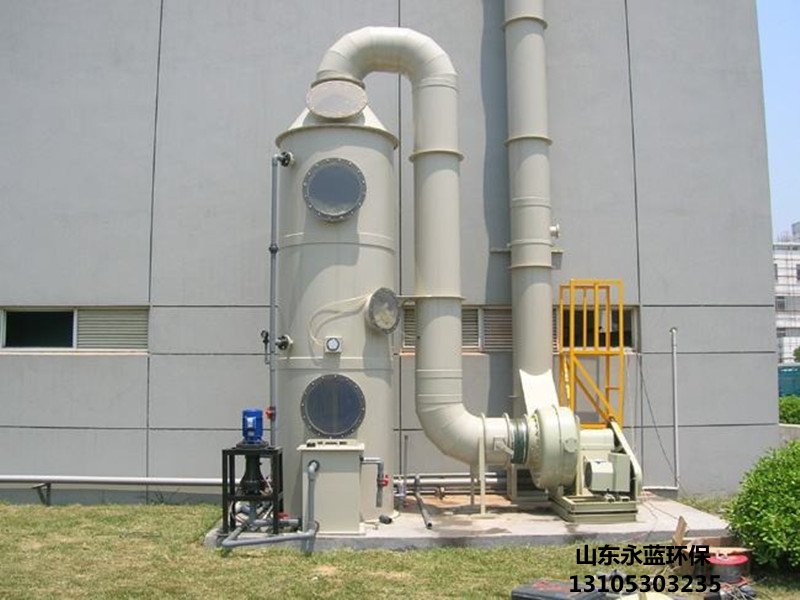

不銹鋼洗滌塔是一種高效的氣體凈化設備，廣泛應用于化工、石油、冶金、電力等行業的廢氣處理。下面將介紹其結構：
1. 塔體：
作為整個設備的核心部分，通常采用高質量的不銹鋼材料制成，以確保其耐腐蝕、耐高溫和耐磨損的***性。
塔體的內壁經過拋光處理，以減少氣體在塔內的阻力，提高洗滌效率。
形狀和尺寸根據實際工況和處理能力來確定，常見的有圓形、方形等。
2. 進氣口：
位于塔體的底部，用于引入待處理的含雜質氣體。
設計要保證氣體能夠均勻地進入塔內，避免局部氣流過快導致洗滌不充分。
進氣口通常設有氣體分布器，以確保氣體在塔內的均勻分布。
3. 出氣口：
位于塔體的***部，用于排放經過洗滌凈化后的氣體。
設計要保證氣體能夠順暢地排出塔外，同時避免洗滌液隨氣體帶出。
出氣口通常設有除霧器，以去除氣體中夾帶的液滴。
4. 洗滌液噴淋系統：
是不銹鋼洗滌塔的關鍵部件，負責將洗滌液均勻地噴灑在塔內。
包括噴淋頭、噴淋管、循環泵等。
噴淋頭通常采用不銹鋼材質，具有耐腐蝕性能。
循環泵則提供洗滌液循環的動力。
5. 填料層：
位于塔體的中部，是氣體與洗滌液進行傳質傳熱的主要場所。
填料層通常采用不銹鋼波紋填料、不銹鋼鮑爾環等高效填料，具有較高的比表面積和******的傳質性能。
填料的設計與布置要保證氣體與洗滌液的充分接觸，以提高洗滌效果。
6. 塔底儲液槽：
位于塔體的底部，用于儲存洗滌液。
儲液槽的設計要保證洗滌液能夠順暢地進入噴淋系統，同時避免氣體從儲液槽中逸出。
儲液槽通常設有液位計，以監測洗滌液的液位。
7. 支撐結構：
用于固定各個部件，保證設備的穩定性和安全性。
支撐結構通常采用不銹鋼材料制成，具有足夠的強度和剛度。
設計要考慮設備的安裝、維護和運輸?shù)确矫娴囊蟆?/div>
綜上所述，不銹鋼洗滌塔的結構包括多個關鍵部分，這些部分共同協作，確保了洗滌塔在各種工況下的高效、穩定運行，為環境保護和工業生產提供了重要的支持。
